概述：
Q614/5F气动丝口三通球阀可为L形和T形，L形（Q614F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q615F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
技术参数和性能
|
GTD/ATD气动执行机构技术参数 |
阀 体 参 数 | ||
|
类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN6～50mm |
|
气源压力 |
双作用：2-8bar/单作用：4-8bar |
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
|
输出力矩 |
双作用：4N·M～10560N·M |
阀轴材质 |
不锈钢 |
|
单作用：7N·M～2668N·M |
阀体材质 |
碳钢、304/316/316L不锈钢 | |
|
工作温度 |
常温型：-20℃～80℃（丁腈橡胶O型圈） |
球体材质 |
304/316/316L不锈钢 |
|
高温型：-20℃～160℃（氟橡胶O型圈） |
阀座密封 |
PTFE、PPL、金属密封 | |
|
动作范围 |
0～90°±5° |
温 度 |
PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
|
接口螺纹 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
|
GTD110～GTD350/ATD100～200 G1/4″ | |||
|
阀位信号 |
定位器：4～20mA/回信器：全开全关信号 |
特 点 |
连线简单、流向切换、阻力小、动作稳定 |

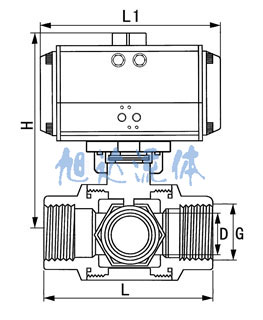

外形尺寸
|
公称通径DN |
G |
L1 |
L |
H |
D |
执行器型号 |
|
6 |
1/4″ |
104 |
70 |
132 |
12 |
GTD-40 |
|
10 |
3/8″ |
104 |
70 |
132 |
12 |
GTD-40 |
|
15 |
1/2″ |
130 |
70 |
152 |
12 |
GTD-52 |
|
20 |
3/4″ |
130 |
83 |
156 |
14 |
GTD-52 |
|
25 |
1″ |
140 |
90 |
180 |
18 |
GTD-63 |
|
32 |
1 1/4″ |
186 |
125 |
208 |
25 |
GTD-83 |
|
40 |
1 1/2″ |
186 |
138 |
218 |
32 |
GTD-83 |
|
50 |
2″ |
186 |
155 |
226 |
38 |
GTD-83 |
