产品名称：气动铝合金蝶阀
产品类别：气动蝶阀系列
产品性质：普通
点击次数：4450
产品单价：元
资料下载：暂无下载
上一个产品:气动丝口三通球阀Q615F
下一个产品:电动法兰三通球阀
产品详细介绍
概述：
● 超轻铝合金阀体，扭矩小，使用安装方便，适用于空调、工业水处理设备，有很强的防结露功能。铝合金压铸阀体，杜绝锈蚀。
F500系列蝶阀在防止结露方面发挥超群的功能。利用多年积累的技术和经验开发的独特的多层次渐近接触式阀座，以及综合其它多项技术的F500系列蝶阀正在越来越多的领域替代其它阀门，具有施工简单、使用寿命长的特点。
● 优异持久的密封性能，独有的多层次渐进接触式阀座设计，使阀板在关闭过程中逐渐接触阀座，在保证良好的密封性能的同时，减少不必要的扭矩，从而延长阀座的使用寿命。
● 扭矩减小实现了驱动装置的轻量化和小型化
● 独有的阀杆密封环防止流体泄漏
● 不同材质的阀座，适应不同工况，具有良好的防腐和密封性能
● 球形阀板运动轨迹使得阀门转动灵活自如，阀板是按一个完整的球形加工而成，密封面的每一部分都是球面的一部分，即使是阀板的上、下顶端处的轴向密封面处也不例外，这样的密封面在密封时，尽管有了接触，却是相当平滑的，所以力矩减小了，密封性能改善了，特别是轴向密封处的磨擦减小了，采用这一技术的阀座寿命增加了三倍。
技术参数和性能
|
GTD/ATD气动执行机构技术参数 |
阀 体 参 数 | ||
|
类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN40～300mm |
|
气源压力 |
双作用：2-8bar/单作用：4-8bar |
公称压力 |
PN1.0MPa |
|
输出力矩 |
双作用：4N·M～10560N·M |
阀轴材质 |
304不锈钢 |
|
单作用：7N·M～2668N·M |
阀体材质 |
ADC12 | |
|
工作温度 |
常温型：-20℃～80℃（丁腈橡胶O型圈） |
阀板材质 |
304/316/316L不锈钢 |
|
高温型：-20℃～160℃（氟橡胶O型圈） |
阀座密封 |
EPDM、NBR | |
|
动作范围 |
0～90°±5° |
结构形式 |
无销型 |
|
接口螺纹 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
温度 |
EPDM≤80℃；NBR≤68℃ |
|
GTD110～GTD350/ATD100～200 G1/4″ |
适用介质 |
水、空气 | |
|
阀位信号 |
定位器：4～20mA/回信器：全开全关信号 |
特点 |
重量轻、扭矩小、防结露、防锈蚀、寿命长 |

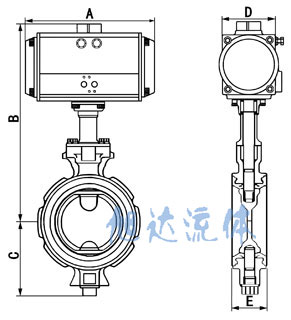

外形尺寸
|
公称通径DN |
A |
B |
C |
D |
E |
执行器型号 |
|
压力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
（仅供参考） |
|
40 |
141 |
270 |
66 |
59 |
32 |
ATD-50 |
|
50 |
141 |
278 |
69 |
59 |
43 |
ATD-50 |
|
65 |
158 |
288 |
80 |
75 |
46 |
ATD-63 |
|
80 |
210 |
293 |
89 |
84.5 |
46 |
ATD-75 |
|
100 |
210 |
305 |
106 |
84.5 |
52 |
ATD-75 |
|
125 |
247 |
358 |
123 |
97.5 |
56 |
ATD-88 |
|
150 |
247 |
404 |
138 |
97.5 |
56 |
ATD-88 |
|
200 |
268 |
457 |
168 |
111 |
60 |
ATD-100 |
|
250 |
268 |
507 |
223 |
111 |
68 |
ATD-100 |
|
300 |
345 |
583 |
260 |
127 |
78 |
ATD-125 |
